Fischer Werke

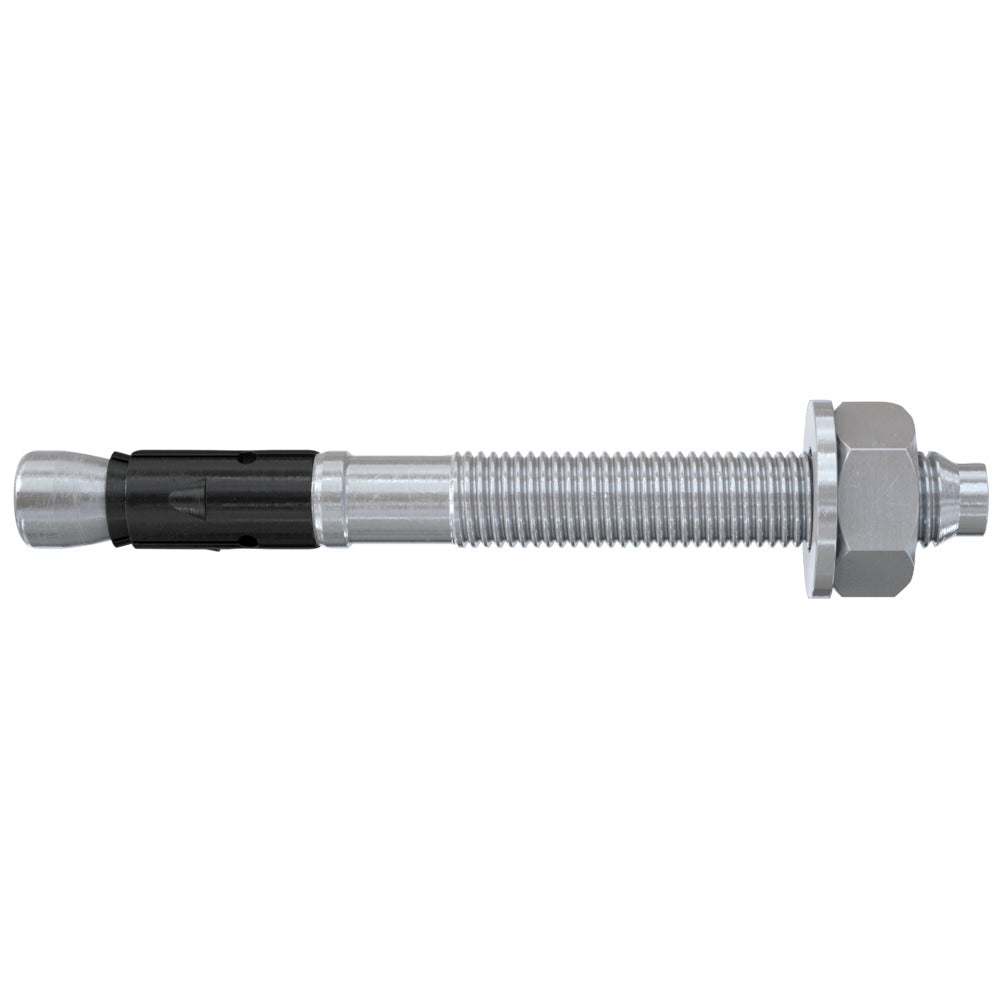

Fischer Bolzenanker FAZ II 10/30 | einzeln

Artikel-Nr.:SKU:Artikel-Nr.: 46977
Artikel-Nr.:SKU:EAN: 4006209469774

Vormontierte Unterlegscheibe für Bauteile mit Langlöchern. Dies erleichtert das Ausrichten und spart Zeit bei Montage.
Minimaler Anzugsschlupf: Einfache Montage reduziert Zeit- und Kraftaufwand.
Mit Spreizclip für höchste Tragfähigkeit: Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt. Das spart Zeit und Kosten.
Zulassung für gerissenen Beton und Brandprüfung: maximale Sicherheit.
Allgemeine Bauartgenehmigung für die Verankerung in Stahlfaserbeton für die fischer Bolzenanker FAZ II, FAZ II R und FAZ II HCR (Durchmesser M6 - M24).

Vorteile

Die FAZ II GS sind durch die vormontierte große U-Scheibe für die Befestigung von Stahlanbauteilen mit Langlöchern geeignet, ermöglichen ein noch besseres Ausrichten und sorgen so für reduzierten Montageaufwand.
Darüber hinaus bietet der Bolzenanker FAZ II GS alle Vorteile des FAZ II.

Der fischer Bolzenanker FAZ II GS mit großer Scheibe ist der Stahlanker für höchste Ansprüche. Mit dem Stahlanker aus galvanisch verzinktem Stahl werden schwere Lasten in gerissenem Beton befestigt. Der FAZ II GS kann dank der einfachen Montage besonders flexibel eingesetzt werden. Der bewährte Spreizclip leitet die Lasten besonders sicher in den Beton ein und ermöglicht die höchste Tragfähigkeit.

Anwendungen

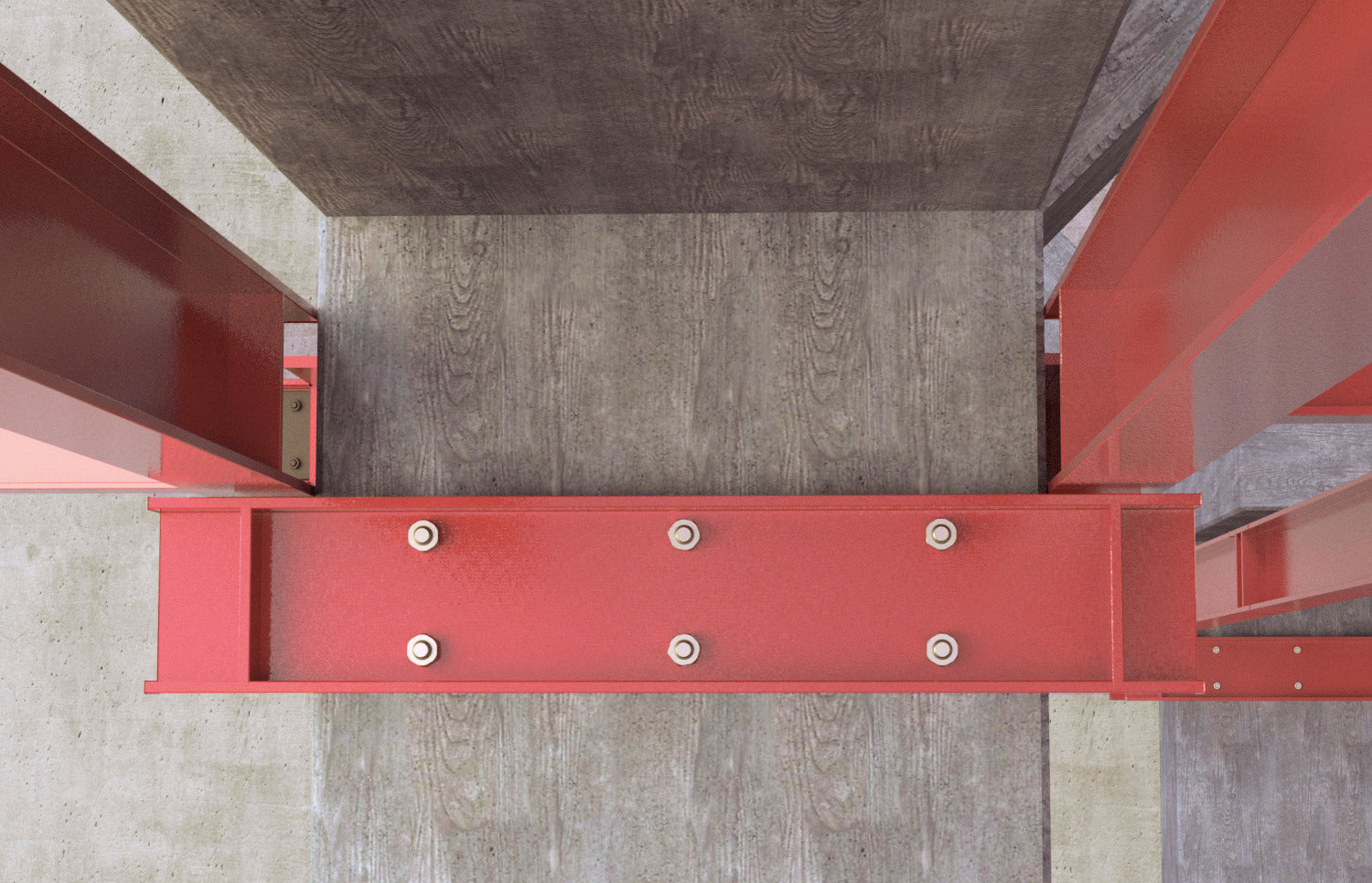

Ankerplatten mit Langlöchern
Fassaden-Unterkonstruktionen mit Langlöchern
Holzkonstruktionen
Zuganker
Balkenverankerungen

Baustoffe

Zugelassen für:

Beton C20/25 bis C50/60, gerissen und ungerissen
Stahlfaserbeton

Auch geeignet für:

Beton C12/15
Naturstein mit dichtem Gefüge

Zulassungen

ETA-05/0069
DoP No. 0186
Z-21.1-2145
3023222
VdS CEA 4001 :2008-11(03)

Funktionsweise / Montage

Der FAZ II GS ist geeignet für die Vor- und Durchsteckmontage und auch optimal für Abstandsmontagen.
Beim Anziehen der Mutter wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand.
Bei Erreichen des vorgegebenen Drehmoments ist der Anker zulassungskonform gesetzt.
